恒视 NDI Studio 4K•SH

12G-SDI/HDMI 4K Full NDI双向编码/解码器

集成附属功能: *12G-SDI/HDMI 4K双向上下变频变换及转换器 *12G-SDI/HDMI 4K光纤收发器

4K FULL NDI编解码器

支持FULL NDI协议,保证兼容性;

视频格式:2160p@60Hz,1080p,720p;

视频输入:SDI&HDMI;

2通道,24位HDMI嵌入式音频,48kHz采样率,同步采样率;

支持PTZ控制;

支持POE供电;

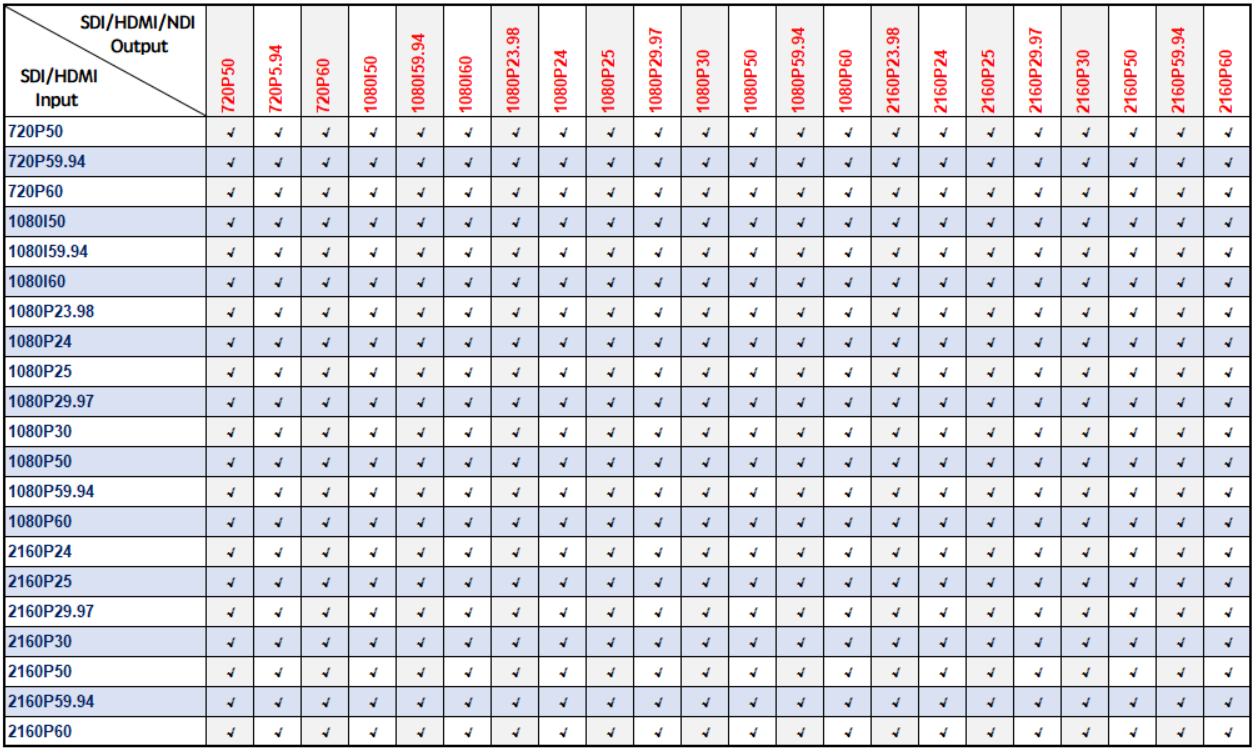

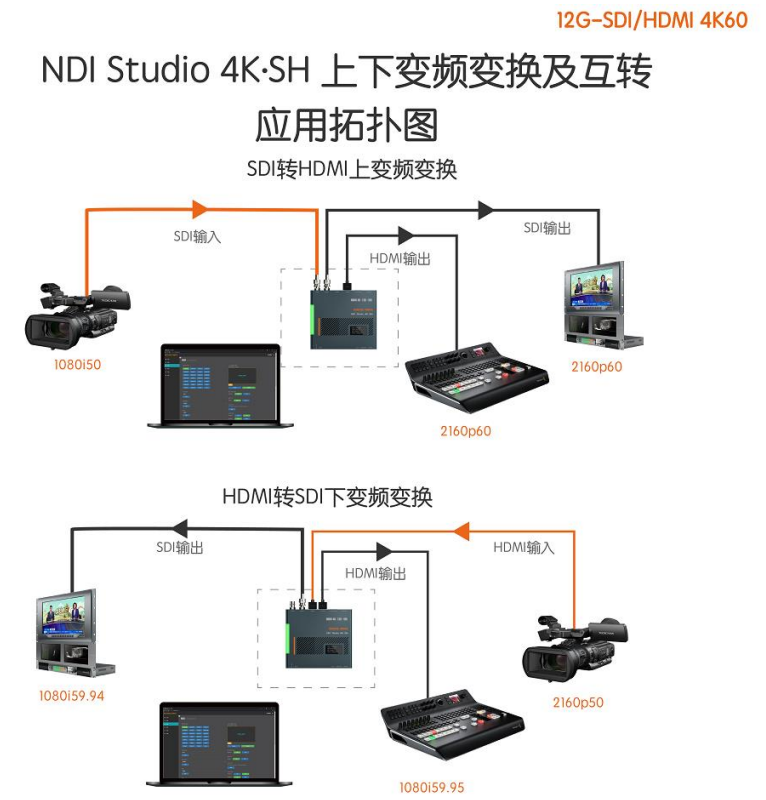

描述 NDI® Studio 4K.SH将1路1.5G/3G/6G-SDI/12G-SDI 或 HDMI 4K60P到HD的视频源编码为Full NDI,用户可选择从HD至4K的FULL NDI任意格式输出; 支持反向NDI解码,将Full NDI转换成 1.5G/3G/6G/12G-SDI、以及HD至HDMI 4K60范围内用户指定的任意格式通过SDI/HDMI口输出。 NDI® Studio 4K.SH也是12G-SDI/HDMI2.0接口的上下变频变换转换器,转换功能和NDI编解码功能同时工作,目前最大支持PAL/NTSC规范的27种SMPTE标准格式的上下变频变换功能。此外还提供一路 模拟音频加嵌和一路模拟音频解嵌及Mic通话功能。 NDI® Studio 4K.SH可实时显示TALLY信号,附带大尺寸一体化TALLY灯,用户用Web UI或者ScienceImage NDI控制软件Laudo实时设置盒子参数和工作状态。 NDI® Studio 4K.SH附带1.3寸OLED屏幕,实时显示盒子工作状态及参数;支持POE供电、DC-12V两种独立或组合方式供电,用户可以在线设置如Scaler画幅、帧率、NDI带宽、音频、TALLY、编码/解 码、信号源输入优先级、输出格式及频率选择等多种功能。 NDI® Studio 4K.SH内置HDMI 2.0及12G-SDI光收发功能,为HDMI2.0及12G-SDI的光收发一体机,用户可根据选配不同的光模块来传输不同的距离,最大支持20公里。 视频格式 SDI视频格式 1.5G/3G-SDI HD 视频格式 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 1080p50, 1080p59.94, 1080p60 6G/12G-SDI/Ultra HD /4K视频格式 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 SDI规范 SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10 HDMI 视频格式 HD视频格式 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 1080p50, 1080p59.94, 1080p60 4K视频格式 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

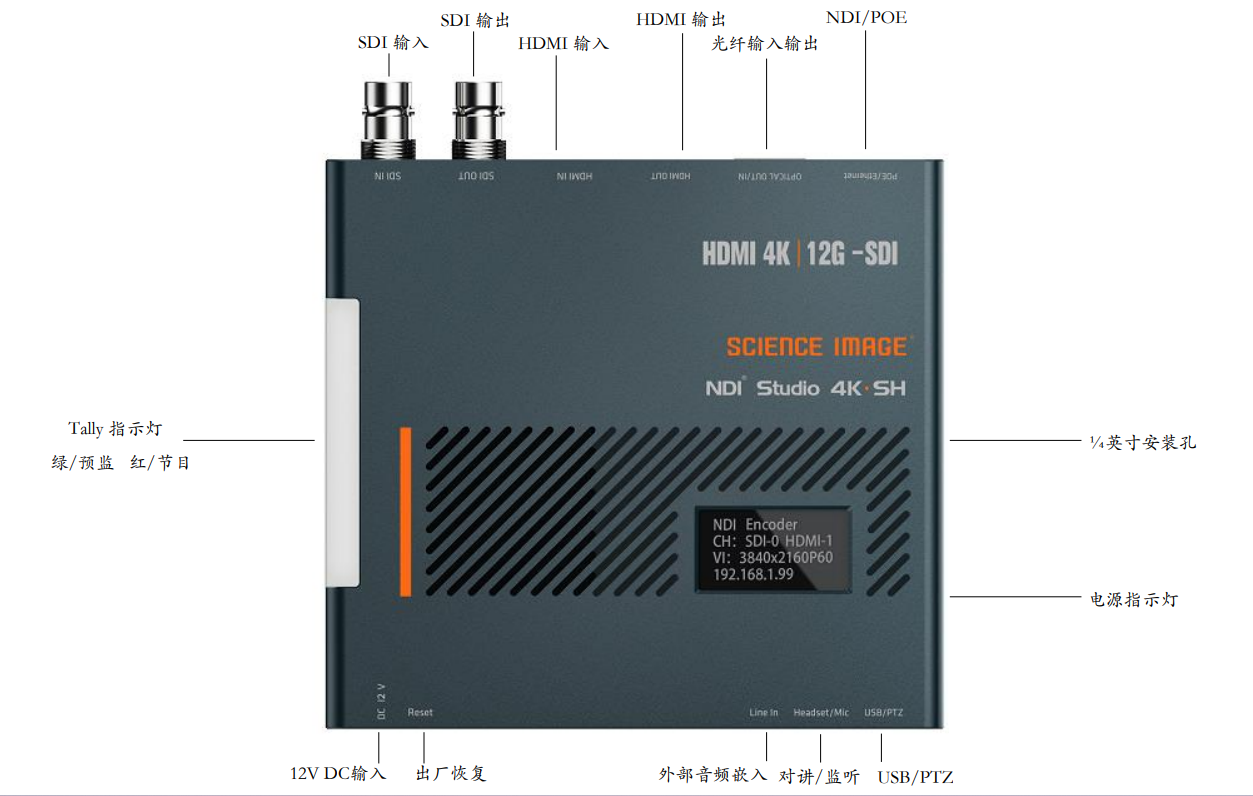

SDI视频采样 4:2:2和4:4:4 SDI音频采样率 电视标准48kHz SDI色彩精度 4:2:2和4:4:4 SDI色彩空间 REC 601 REC 709 HDMI色彩空间空间 REC 601 REC 709 HDMI色彩精度 YUV 4:2:2以及RGB 4:4:4 格式转换 自720p50至4K60p上下变频变换转换 接口 SDI视频输入 1 x 1.5G/3G/6G/12G-SDI,自适应输入,可自动切换 SDI视频输出 1 x 1.5G 3G/6G/12G-SDI,自适应输出,可自动切换 HDMI视频输入 1 x HDMI 2.0 Type A型接口 最大支持HDMI 4K60p输入,向下兼容 HDMI视频输出 1 x HDMI 2.0 Type A型接口 最大支持HDMI 4K60p输出,向下兼容 光纤输入输出 1 x SMPTE光纤SFP插口,用于接驳不同类型的千兆/万兆/12G-SDI光纤模块 RJ45千兆以太网口 1 x RJ45 千兆以太网接口,用于控制及设置设备参数和输入输出NDI信号 3.5mm LINE IN 外部模拟音频输入口 1 x LINE IN 3.5mm音频输入口,用于外部模拟音频嵌入 3.5mm Headset音频监听/内部通话输入输出口 1 x 3.5mm模拟音频输入输出口,用于SDI和HDMI视频源解嵌后的音频输出, Web UI通话开关打开后解嵌功能失效,此时用于NDI内部通话(需Laudo通话软件配合); USB 2.0 A型端口 1 x USB 2.0 A型接口,用于控制第三方PTZ摄像机及供电给NDI盒子
